Emschergenossenschaft

Regenwasserbehandlungsanlage (RÜB) Essen: Herstellung und Montage von ZM-ausgekleideten S235 Rohrleitungen

Im Auftrag der Emschergenossenschaft wurde die Herstellung und Montage von ZM-ausgekleideten Rohrleitungen aus S235-Stahl in den Nennweiten DN 600, DN 800, DN 1200 und DN 1500 erfolgreich durchgeführt.

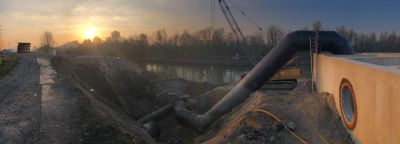

Insgesamt wurden ca. 200 Meter Rohrleitungen verlegt, wobei sowohl erdverlegte Abschnitte als auch eine Installation auf einer etwa 70 Meter langen Rohrbrücke realisiert wurden.

Die Verwendung von S235-Stahl in Kombination mit der ZM-Auskleidung gewährleistet eine hohe Widerstandsfähigkeit gegen mechanische Belastungen sowie einen effektiven Schutz vor Korrosion.

Die erdverlegten Rohrleitungen wurden unter Berücksichtigung aller relevanten technischen Standards und örtlichen Gegebenheiten installiert. Die Montage auf der Rohrbrücke erforderte präzise Planung und Ausführung, um die Stabilität und Zugänglichkeit der Leitungen sicherzustellen.

Dieses Projekt stellt einen wichtigen Beitrag zur Verbesserung der Infrastruktur dar und unterstützt die nachhaltige Entwicklung in der Region durch die Bereitsstellung einer zuverlässigen Transportlösung für verschiedene Medien.

Bauzeit
09/2021 – 09/2023

Auftragswert netto
2.000.000 €

Besonderheiten
Einzug der Rohrleitung DN 600 und DN 1200 auf ca. 70m in den Brückenkörper. Je Leitungseinbindung waren seitens des Bauherrn max. 3 Tage für die Außerbetriebnahme, Ausbau der Altleitung und Einbindung der neuen Rohrleitung vorgesehen. Hierfür waren zeitweise 6 Schweißer parallel am Schweißen, um den engen Einbindeplan einzuhalten.

Die Besonderheit bei diesem Projekt war das Vorstrecken und Montieren der Rohrleitungen DN 600 und DN 1200 auf dem ca. 70m langen Brückenabschnitt.

Die Montage der parallel verlegten Rohre erfolgte hier auf einem extra dafür berechneten und aufgebauten Gerüstturm von 12x6m. Nach erfolgtem Schweißvorgang, Prüfung und Isolierung der Nähte wurden die Rohre mittels Winde in den Brückenkörper eingezogen.
